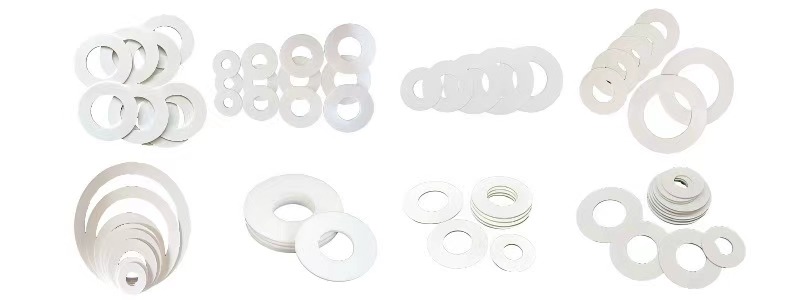

四氟包覆墊片專業簡介
四氟包覆墊片是以聚四氟乙烯（PTFE）為包覆層，復合多種增強芯材制成的高性能密封元件。該產品完美融合了PTFE卓越的化學惰性與增強材料的機械強度，是現代工業密封領域的標桿解決方案。
核心價值體現
1. 化學防護專家
可耐受98%濃硫酸、37%鹽酸等強腐蝕介質，在酸堿交替工況下保持穩定密封
2. 極端工況衛士
- 低溫型：-196℃液氮環境不脆化
- 高溫型：短時耐溫達300℃（石墨增強款）
3. 智能密封革新
最新型號集成壓力傳感纖維，實現密封狀態實時監測（可選）
技術演進里程碑
- 第五代產品采用梯度密度壓制技術，邊緣密封壓力提升50%
- 納米Al?O?改性版本在核電領域實現60年設計壽命
- 激光微孔處理技術使密封接觸面積增加70%
典型應用場景
- 化工領域：氯堿生產設備、酸洗線法蘭密封
- 能源行業：LNG接收站超低溫管道、核電站主泵
- 電子制造：半導體濕法設備超高純介質輸送
- 生物醫藥：符合FDA要求的無菌生物反應器
當前技術前沿：
- 正在測試的石墨烯改性墊片導熱系數達25W/(m·K)
- 4D打印形狀記憶墊片可自適應法蘭變形
- 生物可降解PTFE復合材料進入中試階段
該產品已形成DN15-DN3000全尺寸系列，通過ASME、PED等18項國際認證，在全球50多個國家的大型工程項目中取得成功應用。
基礎特性參數
參數項
技術指標
測試標準
材質組成
PTFE+金屬/非金屬芯材
ASTM D1710
工作溫度
-196℃ ~ +260℃（短時300℃）
ASTM D696
額定壓力
0.6~15MPa（視結構類型）
ASME B16.20
壓縮率
15~25%
ASTM F36
回彈率
≥15%
ASTM F36
密度
2.1~2.3 g/cm3
ASTM D792
表面粗糙度
Ra ≤ 0.8μm（電拋光型）
ISO 4287
結構類型對比
類型
芯材材質
壓力范圍
特點
適用標準
標準型
橡膠
≤2.5MPa
經濟通用
DIN 2690
增強型
304不銹鋼
≤10MPa
抗壓抗蠕變
ASME B16.21
高彈型
石墨
≤6MPa
高溫穩定性好
EN 1514-1
導電型
碳纖維
≤4MPa
表面電阻10?Ω
ISO 8031
超高純型
PFA復合
≤3MPa
金屬離子析出<0.1ppb
SEMI F57
典型結構類型
類型
結構特征
適用壓力
典型應用
橡膠芯包覆型
PTFE包覆NBR/SBR橡膠
≤2.5MPa
低壓酸堿管道
金屬齒形骨架型
不銹鋼波紋板+PTFE雙面包覆
≤15MPa
石油化工高壓法蘭
石墨增強型
PTFE+膨脹石墨復合層
≤10MPa
高溫蒸汽系統
特氟龍復合型
PFA內層+PTFE外層
≤6MPa
超高純電子化學品輸送
尺寸參數表
公稱直徑DN
法蘭外徑(mm)
墊片內徑(mm)
墊片厚度(mm)
15
95
18
1.5/3.0
50
165
55
20./3.0
100
220
105
2.5/4.5
300
400
305
3.0/5.0
600
705
610
4.0/6.0
行業認證對照
認證標準
認證內容
適用行業
FDA 21 CFR 177.1550
食品接觸安全認證
食品/制藥
TA Luft
德國空氣潔凈標準
化工/環保
NORSOK M-710
挪威石油標準
油氣開采
ASME B16.20
美標管道法蘭墊片規范
通用工業
ISO 10993-5
醫療器械生物相容性
醫療設備
工況選型對照
工況要求
推薦類型
技術依據
強酸+高壓（10MPa）
鈦骨架增強型
耐蝕+高強度
超低溫（-150℃）
納米SiO?改性型
抗冷流變
頻繁拆卸
石墨纏繞復合型
回彈性能優異
無菌環境
電拋光PFA復合型
Ra≤0.5μm
防爆區域
碳纖維導電型
表面電阻≤10?Ω
創新技術亮點
1. 表面微結構化處理：激光雕刻微米級紋路，密封接觸面積增加70%
2. 梯度密度設計：采用多層復合壓制技術，邊緣密度＞中心區20%
3. 智能預警功能：嵌入式導電纖維網絡，實時監測密封失效（可選）
行業應用
- 化工行業：反應釜、泵閥密封，耐HF酸等特殊介質
- 制藥設備：符合FDA要求的無菌管道連接
- 能源領域：LNG管道法蘭、核電站冷卻系統
- 食品加工：乳品發酵罐、果汁灌裝線密封
選型要點
1. 介質兼容性：需驗證PTFE對特定化學品的耐受性
2. 工況參數：根據溫度/壓力選擇芯材類型（如＞150℃禁用橡膠芯）
3. 法蘭標準：匹配法蘭面型式（RF/FF/RJ等）及尺寸精度
