產品概述

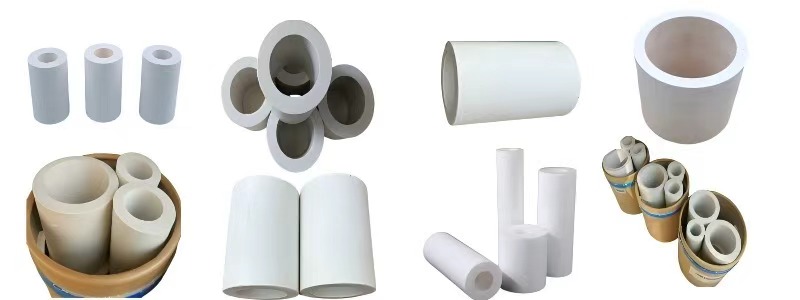

PTFE玻纖增強管是以聚四氟乙烯為內襯，玻璃纖維編織層為增強結構的復合管材，兼具PTFE的化學惰性和玻纖的機械強度，適用于高壓、高溫、強腐蝕等嚴苛工況的流體輸送系統。
核心特性
特性
技術參數
行業優勢
耐溫性
-200℃ ~ +260℃（短時300℃）
適應極端溫度波動
耐壓性
爆破壓力≥8MPa（Φ50mm管）
比純PTFE管強度提升3-5倍
耐化學性
耐所有強酸強堿（除熔融堿金屬和氟氣）
化工行業首選防腐管材
彎曲半徑
4倍管徑（動態）/2倍管徑（靜態）
安裝靈活性高
壽命周期
10-15年（標準工況）
維護成本降低60%
行業應用方案
4.1 化工領域
- 典型應用：
- 98%硫酸輸送系統（DN25-DN300）
- 氯堿電解液管道（耐50%NaOH）
- 案例數據：
- 某化工廠替代316L不銹鋼管，壽命從2年提升至10年
4.2 電力能源
設備類型
解決方案
關鍵指標
核電二回路
雙層玻纖編織+輻射監測
耐輻射>10?rad
火電脫硫
導電型玻纖增強
表面電阻<10?Ω
4.3 半導體制造
- 超純化學品輸送：
- 內表面粗糙度Ra≤0.4μm
- 金屬離子含量<0.1ppb
- 通過SEMI F57認證
選型技術矩陣
工況參數
推薦結構
技術依據
壓力>6MPa
三層玻纖+金屬絲復合
環向拉伸強度>50MPa
溫度>200℃
高硅氧纖維增強
熱收縮率<0.5%（260℃×24h）
強腐蝕介質
加厚PTFE內襯（≥1.5mm）
滲透率<0.01g/m2·day
頻繁彎曲
螺旋纏繞+彈性體外護套
彎曲疲勞壽命>50萬次
創新技術
7.1 智能監測型
- 嵌入式光纖傳感器：
- 實時監測：壓力（0-20MPa）、溫度（-50~300℃）
- 磨損預警：精度0.1mm
- 數據輸出：4-20mA/RS485接口
7.2 自修復技術
- 納米膠囊修復系統：
- 修復劑類型：氟硅復合物
- 有效修復裂紋：≤0.2mm
- 觸發條件：pH<2或T>150℃
標準認證
認證體系
關鍵測試項目
合格指標
ASTM D543
化學穩定性
重量變化率<1%（168h）
ISO 10931
長期靜液壓強度
20℃/50年預測強度≥5MPa
GB/T 18998
衛生性能
萃取物<0.1mg/dm2
