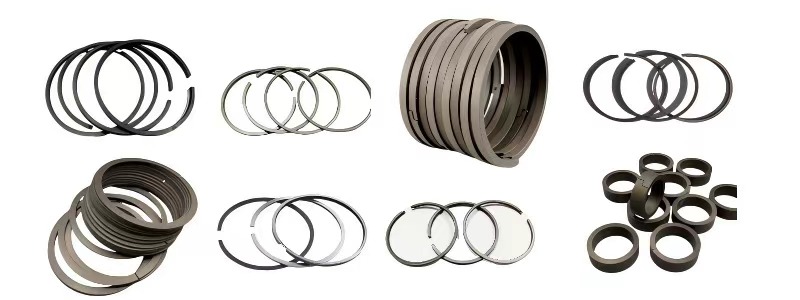

產品概述
活塞環是發動機核心密封元件，安裝在活塞環槽內，主要承擔密封燃燒室、調節機油、傳熱導溫三大功能。現代高性能發動機通常采用"兩氣一環"設計（2道氣環+1道油環）。
核心類型與技術參數
類型
材質構成
表面處理
典型厚度
適用場景
第一道氣環
球墨鑄鐵+鋼帶復合
鍍鉻/噴鉬（0.1-0.15mm）
1.2-1.5mm
高壓燃?xì)饷芊?nbsp;
第二道氣環
灰鑄鐵/合金鑄鐵
磷化處理
1.0-1.2mm
輔助密封與導熱
油環
不銹鋼鋼帶+螺旋襯簧
超精磨削（Ra≤0.2μm）
0.6-0.8mm
刮油與油膜控制
注：賽車發動機可能采用PVD氮化鉻涂層，厚度精確控制在8-12μm*
關鍵性能指標
參數
標準值
測試方法
性能影響
徑向彈力 (N)
15-50（氣環）
DIN 7877
決定初始密封性
端隙 (mm)
0.3-0.6（缸徑100mm）
SO 6621-3
熱膨脹補償空間
漏光度
≤30°弧長/缸孔
專用檢漏儀
影響竄氣量（≤3L/min為優）
耐磨性
≤0.1μm/1000km
臺架試驗
鍍鉻層壽命＞20萬公里
材料科技進展
- 新型復合材料：
微觀結構電鏡圖
采用短切碳纖維（5-8wt%）增強鑄鐵基體，使抗拉強度提升40%
- 表面工程技術：
- 激光紋理化（Laser Micro-Texture）：在環表面加工20-50μm微坑，儲油量增加300%
- 類金剛石涂層（DLC）：摩擦系數降至0.05-0.08
選型匹配指南
步驟1：確定基礎參數
- 缸徑尺寸（公差±0.01mm）
- 活塞環槽寬度（建議間隙0.04-0.08mm）
步驟2：工況適配
發動機類型
推薦配置
渦輪增壓柴油機
第一環：鋼制梯形環+CrN涂層
混動發動機
低張力油環（徑向力≤10N） |
高轉速汽油機
全環組DLC涂層+0.8mm薄型設計
行業標準對照
標準體系
核心要求
檢測項目
JIS B8032
徑向壓力分布偏差≤15%
壓力分布測試儀
SAE J1647
高溫（250℃）彈力保持率≥85%
熱態彈力測試臺
GB/T 1149
殘余變形量≤0.5%（200h耐久后）
三維坐標測量?jī)x
技術發展趨勢
- 智能活塞環：嵌入微型傳感器實時監測環溫/磨損
- 自修復涂層：含微膠囊潤滑劑，磨損時自動釋放
- 超輕型設計：鈦合金基體（比傳統減重40%）
（注：具體參數需根據發動機型號匹配，建議提供缸體圖紙進行聯合仿真分析
活塞環應用領域簡介
活塞環作為發動機的核心部件，廣泛應用于各類動力機械中，其主要功能是密封燃燒室、控制機油和傳導熱量。以下是活塞環的主要應用領域：
1. 汽車發動機
- 汽油乘用車：采用薄型低張力設計，減少摩擦損失
- 柴油商用車：使用加厚鑄鐵環，承受更高爆發壓力
- 新能源混動：優化設計的低摩擦環組，提升能效
2. 工程機械
- 挖掘機/裝載機：強化耐磨鍍層，適應惡劣工況
- 農用機械：特殊防銹處理，應對高濕度環境
3. 船舶動力
- 遠洋貨輪：超厚環體設計，確保長期可靠性
- 快艇發動機：耐鹽蝕涂層，抵抗海水侵蝕
4. 航空領域
- 活塞式飛機：輕量化合金環，滿足高轉速需求
- 直升機引擎：精密加工，保證極端條件下的密封性
5. 工業設備
- 空氣壓縮機：自潤滑復合材料環
- 制冷機組：耐冷媒腐蝕的特殊環型
6. 特種用途
- 賽車引擎：超硬涂層，承受極限工況
- 軍用裝備：強化結構，確保戰場可靠性
隨著材料科技發展，現代活塞環通過表面處理（如鍍鉻、氮化）和結構優化（薄型化、異形截面），在不同應用領域都展現出優異的密封性能和耐久性。選用時需根據具體工況匹配環材、涂層和結構參數。
（注：具體選型需結合發動機參數和使用環境，建議咨詢專業技術人員）
