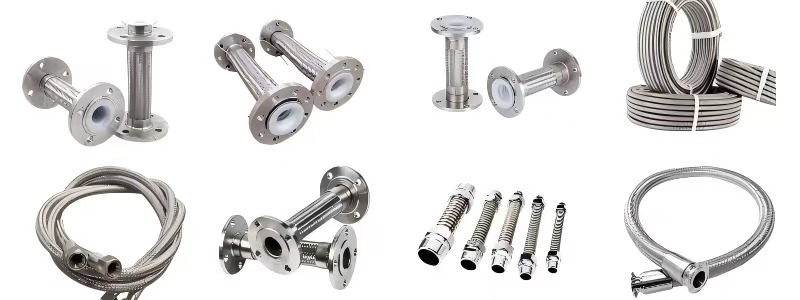

四氟不銹鋼波紋管產品簡介
四氟不銹鋼波紋管是一種復合型高性能管路連接件，由不銹鋼波紋管外襯和聚四氟乙烯（PTFE）內襯組成。該產品完美結合了金屬的機械強度和PTFE的化學穩定性，是腐蝕性介質輸送系統的理想解決方案。
核心特性
- 雙重防護：不銹鋼外殼抗機械沖擊，PTFE內襯耐強腐蝕
- 柔性設計：軸向補償量可達長度±20%，徑向補償±10%
- 耐溫范圍：-50℃～+180℃（短時200℃）
- 安全可靠：爆破壓力≥3倍工作壓力
技術參數
項目
項目
測試標準
工作壓力
0.6-2.5MPa
GB/T 14525
爆破壓力
≥3倍工作壓力
GB/T 5563
耐真空度
-0.095MPa
HG/T 21562
產品優勢
- 超長壽命：在腐蝕性介質中使用壽命達8-10年
- 免維護：PTFE內襯自潤滑，無需保養
- 安裝簡便：法蘭/螺紋多種連接方式可選
- 經濟性好：綜合成本較純金屬管路低40%
規格參數
| 參數 | 標準規格 | 特殊定制 |
| 通徑范圍 | DN15-DN300 | DN10-DN500 |
| 長度 | 200-3000mm | 100-6000mm |
| 不銹鋼材質 | 304/316L | 哈氏合金可選 |
| PTFE襯里厚度 | 1.5-3.0mm | 0.8-5.0mm |
應用領域
- 化工行業：
? 強酸強堿輸送管路
? 溶劑回收系統
- 制藥食品：
? CIP/SIP管路系統
? 高純介質輸送
- 環保工程：
? 廢氣處理裝置
? 廢水排放系統
質量認證
- 壓力容器認證（PED 2014/68/EU）
- FDA 21 CFR 177.1550（食品級）
- ISO 9001質量管理體系
- ASME B31.3工藝管道規范
選型指南
1. 強腐蝕工況：選擇316L+加厚PTFE襯里（3mm）
2. 高溫環境：建議工作溫度≤180℃
3. 振動場合：優先選用多波節結構
4. 食品醫藥：指定鏡面拋光版本（Ra≤0.8μm）
基本參數
項目
標準型
增強型
測試標準
結構組成
304不銹鋼+PTFE襯里
316L不銹鋼+PTFE襯里
GB/T 14525
通徑范圍
DN15-DN300
DN10-DN500
HG/T 21562
工作溫度
-50℃～+180℃
-70℃～+200℃
GB/T 5568
適用介質
pH 0-14腐蝕性介質
含固體顆粒介質
-
材料規格
組件
標準材質
可選材質
厚度/參數
波紋管外殼
304不銹鋼
316L/哈氏合金
0.3-1.2mm
內襯層
純PTFE
PTFE+15%玻纖
1.5-3.0mm
法蘭/接口
304不銹鋼
316L/鈦合金
PN16/DIN標準
加強環
304不銹鋼
316不銹鋼
按壓力等級設計
產品規格對照
通徑(DN)
外徑(mm)
標準長度(mm)
波數
重量(kg/m)
15
22
200
4-6
0.8-1.2
50
63
300
6-8
3.5 -4.5
100
125
500
8-10
8.0-10.0
200
250
800
10-12
25-30
認證標準
認證類型
標準編號
適用產品范圍
壓力容器
PED 2014/68/EU
DN50以上產品
食品級
FDA 21 CFR 177.1550
制藥/食品用型號
工業安全
ASME B31.3
化工工藝管道
防爆認證
ATEX 2014/34/EU
易燃易爆環境
選型對照表
工況
推薦型號
替代方案
強酸輸送
316L+3mmPTFE襯里
哈氏合金波紋管
食品生產
鏡面拋光(RA≤0.8μm)
衛生級橡膠軟管
高振動環境
帶限位桿多波節型
金屬軟管+減震器
高純度介質
電拋光+高純PTFE
PFA襯里管道
